基本介绍

Sakura Pi Pocket Namiji 是一款专为 Meshtastic / LoRa Mesh 玩家设计的超小型节点平台。它尺寸小巧、供电灵活、支持二次开发，适合用于太阳能节点、室内固定节点等多种应用场景。

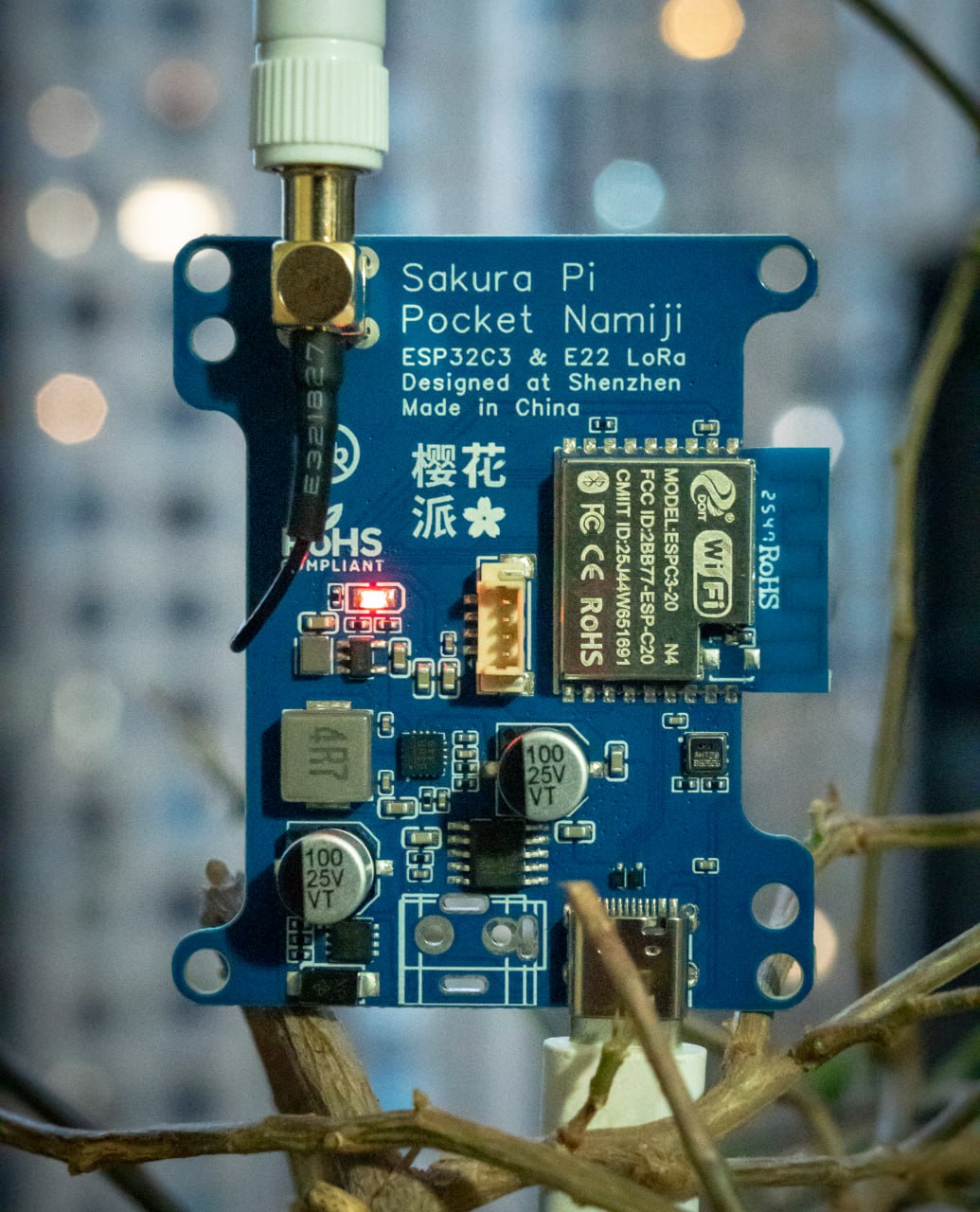

board-shot
重要提醒

Sakura Pi Pocket Namiji不支持E290等使用国产LoRa(ChirpIOT)芯片的模块，即使是自行开发程序也不支持。

特征​

Sakura Pi Pocket Namiji 的基本参数如下：

  • 处理器：ESP32-C3，支持 WiFi 和 BLE
  • 兼容 Meshtastic，已预烧录固件
  • 支持软件二次开发，源码开放，可自行编译
  • 尺寸小巧：可直接装进 50mm PVC 水管
  • 散热器兼容设计，适合极端环境加装散热器
  • 板载 AHT20 温度传感器，用于监测板子温度；在封闭环境（如太阳能节点）中，可判断密封是否失效

供电设计​

  • Buck-Boost 架构
  • 输出：5V
  • 输入：3–16V 宽压范围
  • 支持多种供电方式：
    • PD 12V 充电头
    • DC 直流供电
    • KF301 接线端子（可选配件）
  • 具备反接保护，适合户外和实验环境

太阳能节点应用​

用户可自备以下组件构建太阳能节点：

  • 带保护板的电池（支持 1–4 串）
  • 太阳能板
  • MPPT 模块

射频与接口​

  • 焊接式 SMA 座子（固定）
  • IPEX1 接口连接 LoRa 模块
  • 建议使用 gizont 定频天线（24cm / 40cm），升级玻璃钢天线效果更佳
重要提醒

必须接入天线后再上电，否则可能损坏射频部分。

处理器​

板载 ESP32-C3 模块，提供强大的无线连接能力和低功耗性能，支持 WiFi 和 BLE 协议。源码开放，用户可根据需要进行二次开发和固件编译。

更多关于 ESP32-C3 的信息，请参考 Espressif 官方文档。

Sakura Pi Pocket Namiji 支持软件二次开发，适合构建各种 LoRa Mesh 应用，如太阳能供电的远程节点或室内固定部署。用户可基于开源固件进行定制开发。
